Sherlock for Pro
Sherlock 8
- 다양한 머신비전 검사를 유연하게 구성할 수 있는 통합 비전 검사 환경
- 그래픽 기반의 개발 환경으로 쉽고 간편하게 검사 시스템 디자인
- 수천개의 생산 현장에서 머신비전 검사를 수행하면서 검증된 비전검사 도구 모음
- 트리거, 검사결과 및 데이터 등의 통신을 위한 다양한 프로토콜 제공(I/O, 시리얼통신, 이더넷 통신 등)
- Area/ Line scan, Mono/ Color, GigE/ USB/ Camera Link, 3D Profiler 등 다양한 이미지 장치를 유연하게 동시에 연결하여 사용
특징
화면구성
세부화면

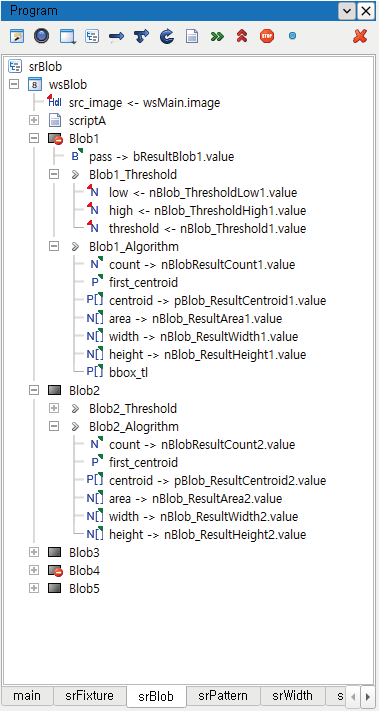

프로그램 구성 창
- 검사 흐름을 직관적으로 보면서 검사 구성
- 서브루틴 기능을 이용해 검사가 복잡해지더라도 용이한 관리
- 조건문을 사용해 검사가 유연하게 진행될 수 있도록 구성 가능
- 드래그 & 드랍/ 복사 & 붙여넣기 등의 기능으로 빠르게 구성 가능
- 입력값/ 출력값의 연동을 간편하게 선택 가능
비전검사 도구 설정 창
- 하나의 영역에서 이미지 전처리를 통해 최적의 이미지 상태에서 검사 알고리즘이 적용되도록 구성 가능
- 영역이름, 검사이름 등을 원하는대로 편집 가능
- 검사의 많은 설정값들을 동시에 확인하면서 실시간으로 결과를 보면서 편집 가능
- 검사 영역 내에서 검사 제외 영역 설정 가능
- 비전검사 도구의 결과에 대한 양불 판정 기준을 간편하게 설정
프로그램 모니터링 창
- 프로그램 작동에 대한 이벤트 로그를 실시간으로 확인
- 검사 설계시 문제 발생 구간을 빠르게 인식할 수 있음
변수관리 창
- 비전검사 도구의 설정값들을 변수와 연결해 변수의 변화에 따라 설정값을 유동적으로 설정할 수 있도록 관리
- 비전검사 도구의 결과값들을 변수와 연결해 개발단계에서 직관성을 높이고, 맞춤형 GUI에서 모니터링 할 수 있도록 구성 가능
비전검사 도구
Preprocessors
분석 전에 ROI에 적용할 수 있는 광범위한 이미지 조정 기능 세트.
Calibration Tools
선형, 비선형, 원근감이 있는 이미지의 왜곡을 보정합니다. 카메라의 픽셀을 현실 세계의 좌표로 변환합니다.
Script Tools
JavaScript 기반 스크립팅 도구. 드래그 앤 드롭에 의한 명령 편집 기능을 갖추고 있어 커스텀 식이나 인라인 및 백그라운드 조작의 개발이 가능합니다.
Positioning Tools
객체의 위치와 정렬을 위한 고급 패턴 검색 도구.
Color Tools
정확한 제조 및 품질 검사를 위해 색상을 가르치거나 RGB 값을 측정할 수 있습니다.
Administration
무단 액세스, 편집 및 복사로부터 보호하기 위한 제어기능.
Measurement Tools
JavaScript 기반 스크립팅 도구. 드래그 앤 드롭에 의한 명령 편집 기능을 갖추고 있어 커스텀 식이나 인라인 및 백그라운드 조작의 개발이 가능합니다.
Barcode Tools
1D 및 2D 코드를 읽고 확인합니다. 코드의 등급과 품질을 확인합니다. 가장 일반적인 코드 형식을 지원합니다.
Computational Imaging
Sherlock은 다방향 조명과 계산을 통한 이미징 알고리즘을 결합하여 일반 조명에서 이미징하기 어려운 표면 특성을 강조하는 Shape from Shading 기능을 지원합니다.
Analysis Tools
가장자리 감지 및 계수, 특징 추출 및 분석, 대비 변화 감지, 통계 분석 수행을 위한 도구.
OCR Tools
인쇄, 성형, 스탬프 처리된 텍스트를 읽고 식별합니다. 문자 집합을 가르치거나 사전 훈련된 신경망 기반 OCR 도구를 사용합니다.
비전 검사 도구
특수한 기능
AI Integration
Sherlock 8 및 Astrocyte를 사용하여 코드 없이 신속하게 개발 및 배포할 수 있는 AI 지원 비전 시스템을 구축합니다.
- Teledyne DALSA의 Astrocyte AI Trainer를 사용하여 최첨단 AI 모델을 교육합니다.
- Sherlock AI 도구를 사용하여 AI 모델을 프로덕션 환경에 배포합니다.
- CPU 또는 GPU에서 모델을 실행합니다.
- AI 모델의 출력을 Sherlock의 1D 및 2D 비전 도구와 결합하여 보다 정교한 이미지 처리를 제공합니다.
3D Tools
Sherlock은 Teledyne DALSA의 Z-Trak 3D 레이저 프로파일러와 함께 작동하도록 설계되었습니다. Sherlock 3D 툴은 강력한 그래픽 툴을 갖춘 강력하고 유연한 패키지로 3D 부품 측정을 산업용 애플리케이션에 쉽게 통합할 수 있습니다.
- Profile Mode. 부품의 단일 단면 프로파일을 얻고 미크론 단위 정밀도의 2D 측정을 작성합니다.
- Range Map Mode. 부품을 스캔하여 Z 높이 범위를 출력합니다. 카메라에 보이지 않는 3D 특징을 추출합니다. 3D 데이터를 이미지로 변환하고 1D 및 2D 도구 세트를 사용하여 결함을 확인합니다.
- Scan Mode. 파트 형상의 360도 3D 점 구름을 만듭니다. Shelock의 3D Unified Measurement Space Tools를 사용하여 기능을 확인합니다. 3D 데이터에서 평면 단면 슬라이스를 만들고 2D 도구를 사용하여 미크론 단위의 정확도로 측정값을 추출합니다.
강력한 개발 인터페이스
- 포인트 앤 클릭을 통한 프로그램 구축으로 신속한 프로그래밍이 가능
- 이동 가능하고 도킹 가능한 창으로 최적의 개발자 레이아웃 제공
- 이미지 처리 유연성을 제공하는 다목적 관심 영역(ROI) 옵션
- 모니터링 및 보고서 창에서 상태를 즉시 피드백
- 명령 툴바로 프로그램 기능에 빠르게 액세스 가능
- 기본 제공 편집 및 디버깅 도구
Custom GUI Support
Sherlock의 코드가 필요 없는 드래그 앤 드롭 GUIBuilder™ 도구를 사용하여 사용자 지정 운영자 인터페이스를 만들거나 .NET API를 사용하여 강력한 사용자 인터페이스를 만듭니다. .NET API는 Microsoft® Visual Studio®의 C++, C# 및 Visual Basic®을 지원합니다.
강력한 개발 인터페이스
- 포인트 앤 클릭을 통한 프로그램 구축으로 신속한 프로그래밍이 가능
- 이동 가능하고 도킹 가능한 창으로 최적의 개발자 레이아웃 제공
- 이미지 처리 유연성을 제공하는 다목적 관심 영역(ROI) 옵션
- 모니터링 및 보고서 창에서 상태를 즉시 피드백
- 명령 툴바로 프로그램 기능에 빠르게 액세스 가능
- 기본 제공 편집 및 디버깅 도구
카메라 유연성
- Sherlock에 내장 된 Sapera LT 기능으로 Teledyne DALSA 카메라 및 프레임 그래버를 완벽하게 지원
- 모노 또는 컬러 포맷 센서가 있는 영역 스캔 카메라와 라인 스캔 카메라 모두 호환 가능
- 적외선 및 X 선 이미징 지원
- 동일한 애플리케이션 내에서 센서 유형, 해상도 및 인터페이스 혼합 가능
- GeniCam™을 사용한 타사 카메라 지원
강력한 통신
Sherlock은 24시간 365일 자동 온프레미스 (on-premise) 운영을 위해 설계되었으며 PLC 및 산업용 로봇과 같은 공장 자동화 장치의 데이터를 설정, 읽기 및 쓰기를 하는 데 사용하기 쉬운 도구를 제공합니다. Sherlock은 Modbus, Ethernet/IP, Profinet, OPC UA, MQTT, 직렬과 같은 통신 프로토콜을 지원하며 온보드 이산 IO 제어를 지원합니다.
Shape from Shading Feature
다방향 조명과 고급 소프트웨어 알고리즘을 결합하여 노이즈 및 색상과 같은 표면의 배경 효과를 제거하고 검사와 가장 관련이 있는 특징에 초점을 맞춘 출력 이미지를 생성합니다. 이 출력 이미지는 표준 Sherlock 비전 도구를 사용하여 검사할 수 있습니다. 엠보싱 문자와 같은 3D 텍스처가 있는 피처나 스탬프 또는 조각 마크와 같은 각인 또는 들여쓰기된 피에 적합합니다.
