Sherlock

Sherlock®은 업계를 선도하는 노코드 머신 비전 소프트웨어 개발 환경으로, 전 세계 수천 곳에 설치되어 검증된 다양한 도구와 기능을 제공합니다. Sherlock은 비전 검사 애플리케이션의 모든 영역을 충족하는 유연성으로 머신 비전 업계에서 인정받고 있습니다.

Sherlock 8은 기존 이미지 검사의 범위를 넘어 응용 분야를 확장할 수 있는 새롭고 강력한 개발 도구를 제공합니다. Sherlock은 다양한 영역 스캔, 라인 스캔 및 적외선 카메라를 지원하며, AI 모델 추론 및 3D 측정 지원이 추가되어 더욱 포괄적인 검사 애플리케이션을 구축할 수 있습니다.

Sherlock 8 화면 구성

  • Sherlock 8은 복잡한 머신 비전 알고리즘을 코딩 없이 직관적으로 설계할 수 있도록 최적화된 그래픽 사용자 인터페이스(GUI)를 제공합니다
  • 8 버전으로 진화하면서 AI 모델 연동과 3D 데이터 시각화 기능이 강화되어, 초보자부터 전문가까지 효율적인 개발 환경을 누릴 수 있습니다.
  • 개발자는 알고리즘 논리에만 집중할 수 있으며, 시스템 구축 시간(Time-to-Market)을 획기적으로 단축할 수 있습니다.

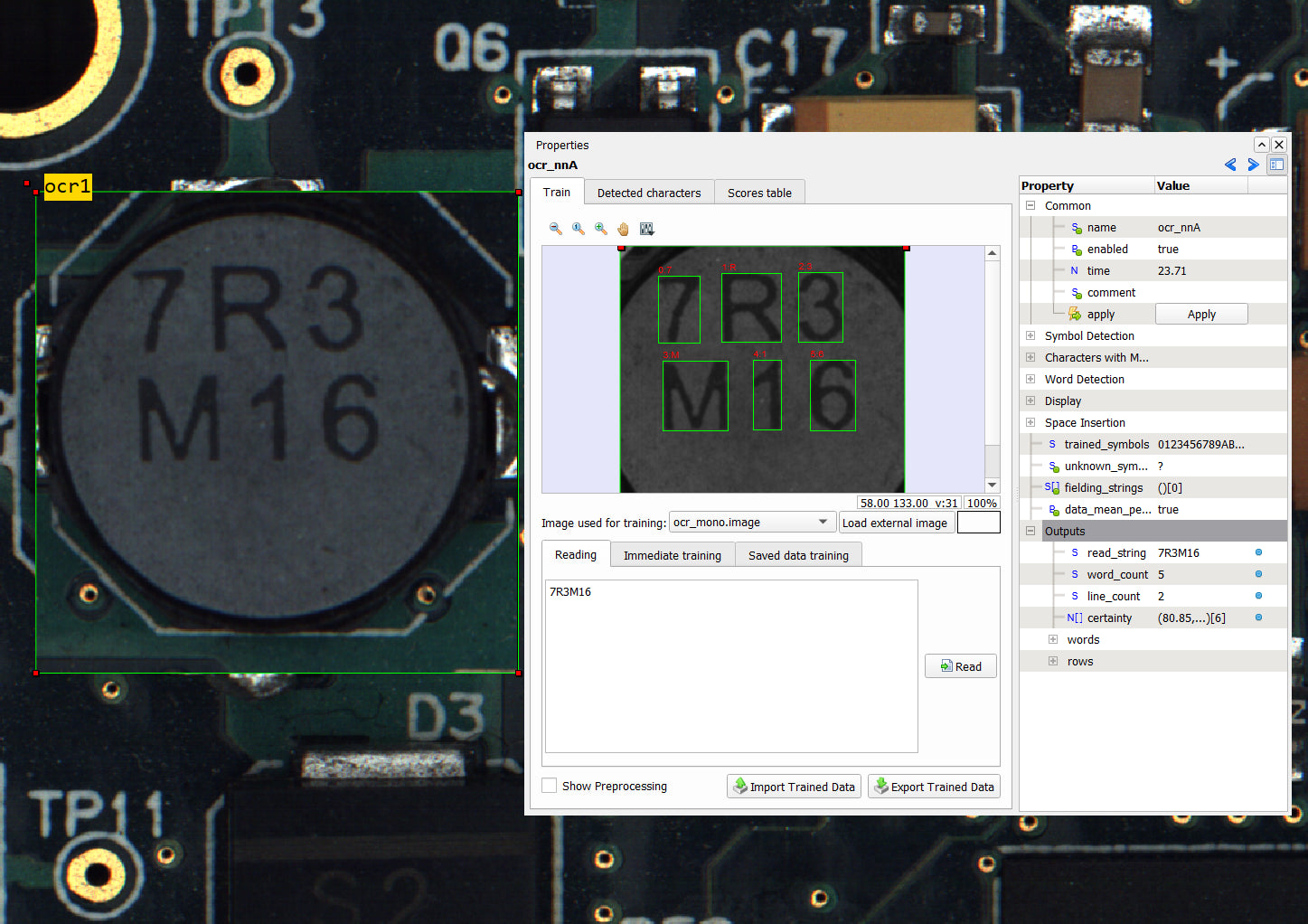

강력한 개발자 인터페이스

  • 포인트 앤 클릭 방식의 프로그램 구성으로 빠른 프로그래밍이 가능합니다.
  • 이동 및 도킹 가능한 창은 개발자에게 최적의 레이아웃을 제공합니다.
  • 다양한 관심 영역(ROI) 옵션을 통해 이미지 처리 유연성을 제공합니다.
  • 모니터링 및 보고 창을 통해 즉각적인 상태 피드백을 받을 수 있습니다.
  • 명령 도구 모음을 사용하면 프로그램 기능에 빠르게 접근할 수 있습니다.
  • 내장 편집 및 디버그 도구를 지원합니다.

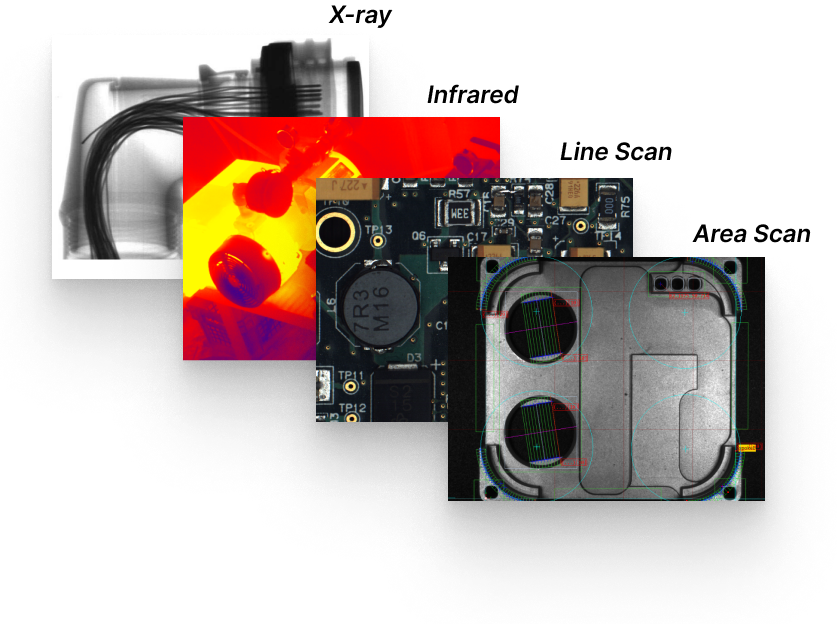

유연한 카메라 선택

  • Sherlock은 Sapera LT 기능을 내장하여 Teledyne DALSA 카메라 및 프레임 그래버를 완벽하게 지원합니다.
  • 흑백 또는 컬러 센서를 사용하는 영역 스캔 카메라와 라인 스캔 카메라 모두와 호환됩니다.
  • 적외선 및 X선 영상 촬영을 지원합니다.
  • 3D 프로파일러를 지원합니다.
  • 동일한 애플리케이션에서 센서 유형, 해상도 및 인터페이스를 혼합하여 사용할 수 있습니다.
  • GeniCam™을 사용한 타사 카메라 지원합니다.

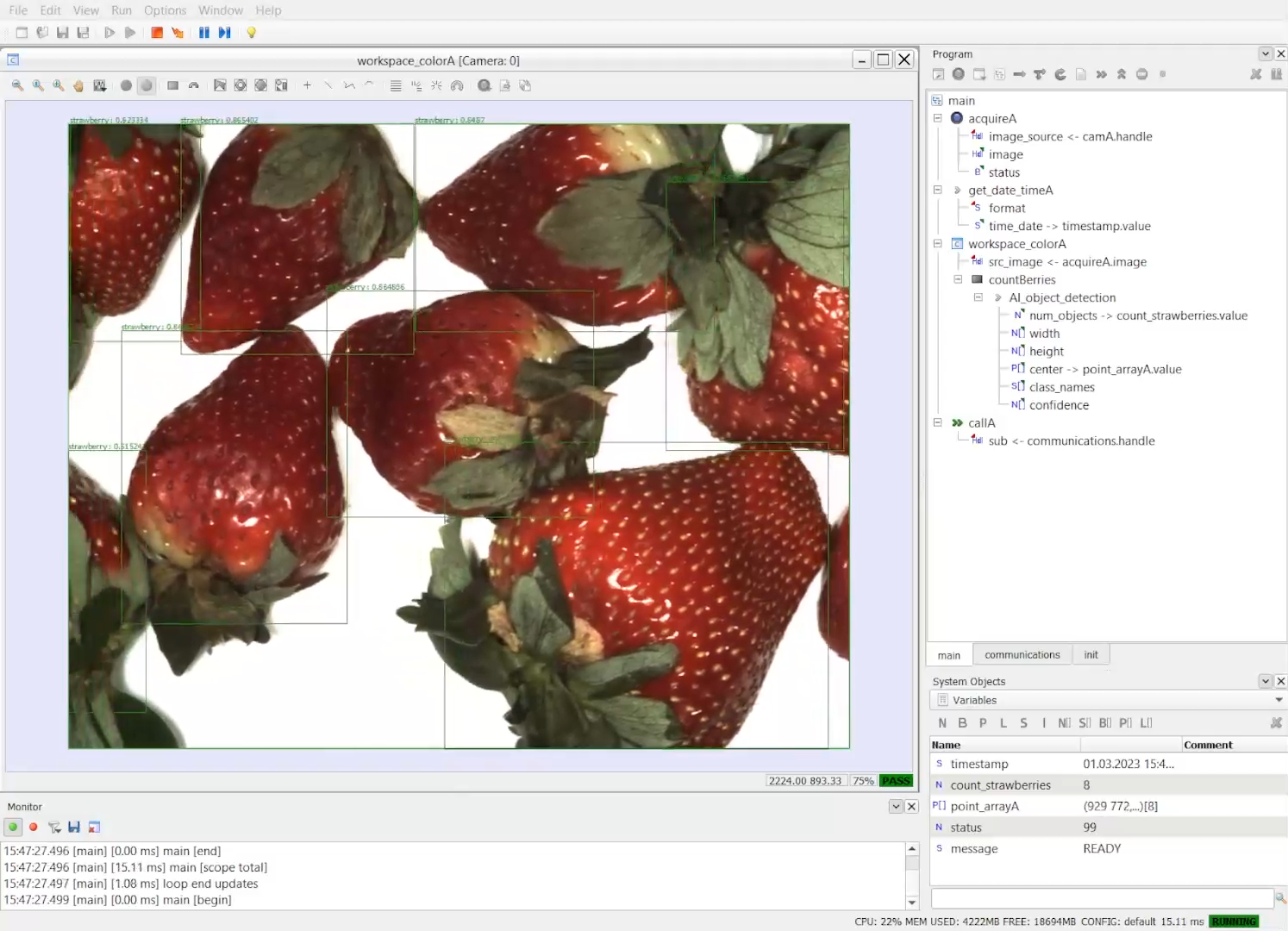

AI 통합으로 비정형 검사까지

Sherlock 8과 Astrocyte를 사용하여 코딩 없이 개발 및 배포가 가능한 AI 기반 비전 시스템을 구축하세요.

  • Astrocyte AI Trainer를 사용하여 최첨단 AI 모델을 학습시키세요.
  • Sherlock AI 도구를 사용하여 AI 모델을 생산 환경에 배포하세요.
  • CPU 또는 GPU에서 모델을 실행하세요
  • AI 모델 출력 결과를 Sherlock의 1D 및 2D 비전 도구와 결합하여 더욱 정교한 이미지 처리를 구현하세요.

간편한 Z-Trak 3D 앱스 스튜디오

Z-Trak™ 3D Apps Studio는 인라인 3D 머신 비전 애플리케이션을 위해 개발된 소프트웨어 도구 모음입니다. Teledyne DALSA의 Z-Trak 레이저 프로파일러 제품군과 함께 작동하도록 설계된 이 소프트웨어는 생산 라인에서 3D 측정 및 검사 작업을 간소화합니다. 다양한 표면 유형, 크기 및 기하학적 특징을 가진 객체의 3D 스캔을 처리할 수 있는 Z-Trak 3D Apps Studio는 전기 자동차(EV 배터리, 모터 고정자 등), 자동차, 전자, 반도체, 포장, 물류, 금속 가공, 목재 등 광범위한 산업 분야의 공장 자동화 애플리케이션에 이상적입니다. Z-Trak 3D Apps Studio는 Sherlock 8.30 이상에서 사용할 수 있습니다.

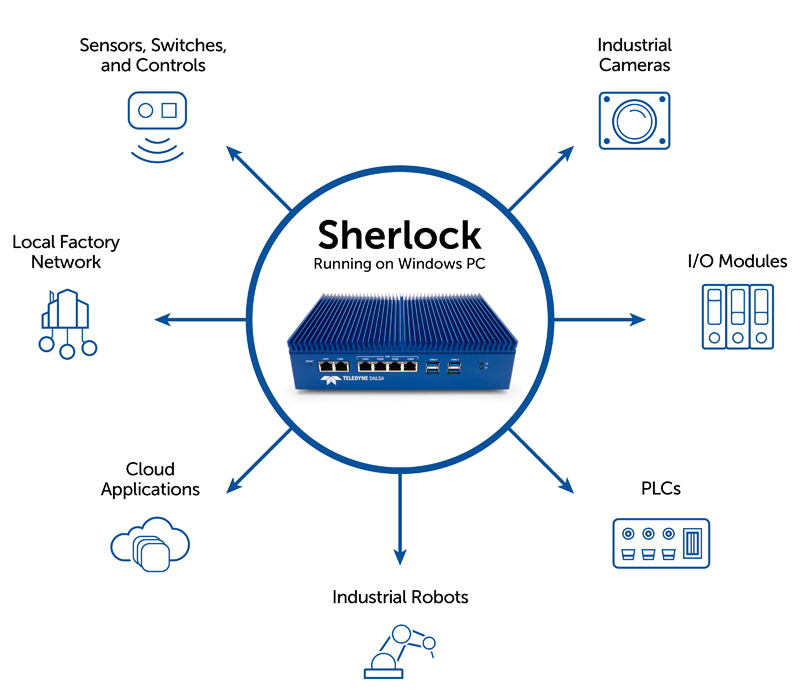

견고한 통신으로 통합을 더욱 쉽게

Sherlock은 자동화된 24시간 연중무휴 현장 운영을 위해 설계되었으며, PLC 및 산업용 로봇과 같은 공장 자동화 장치의 데이터 설정, 읽기 및 쓰기를 위한 사용하기 쉬운 도구를 제공합니다. Sherlock은 Modbus, Ethernet/IP, Profinet, OPC UA, MQTT, 직렬 등의 통신 프로토콜을 지원하며, 온보드 개별 I/O 제어 기능도 제공합니다.

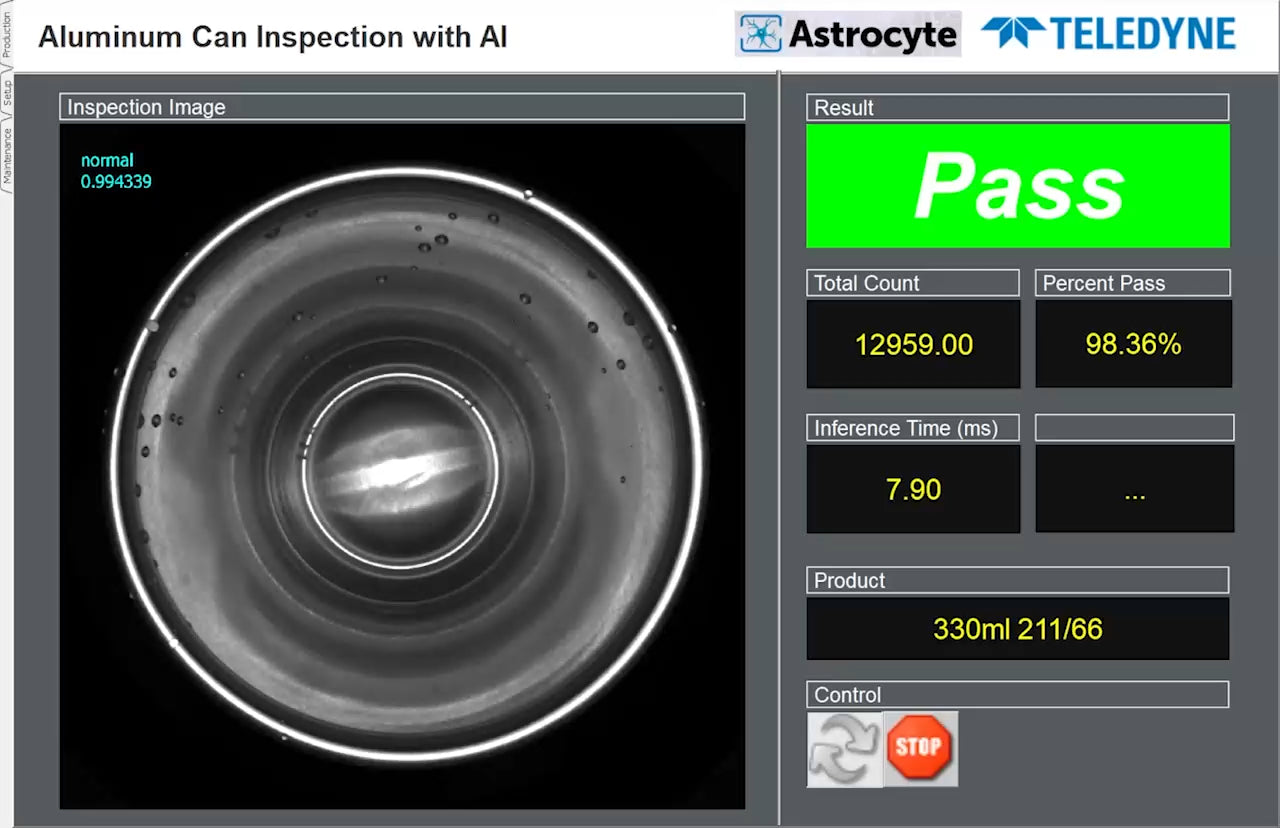

사용자 맞춤형 GUI 개발

Sherlock의 코드 작성 없이 드래그 앤 드롭 방식으로 작동하는 GUIBuilder™ 도구를 사용하여 사용자 지정 운영자 인터페이스를 만들거나, .NET API를 사용하여 강력한 사용자 인터페이스를 구축할 수 있습니다. .NET API는 Microsoft® Visual Studio®에서 C++, C#, Visual Basic®을 지원합니다.

주요 기능 목록

Sherlock은 사용 편의성을 고려하여 설계 및 패키징된 다양한 컴퓨터 비전 알고리즘을 포함하고 있으며, 개발 및 미세 조정을 위한 그래픽 제어 기능을 제공합니다.

Preprocessors

분석 전에 관심 영역(ROI)에 적용할 수 있는 광범위한 이미지 보정 기능 세트를 제공합니다.

Positioning Tools

객체의 위치 및 정렬을 위한 고급 패턴 찾기 도구입니다.

Measurement Tools

다양한 부품과 형상의 모서리를 찾고 치수를 계산하는 데 사용되는 정밀한 도구입니다.

Analysis Tools

에지 찾기 및 개수 세기, 특징 추출 및 분석, 대비 변화 감지, 통계 분석 수행을 위한 도구입니다.

Calibration Tools

선형, 비선형 및 원근 왜곡을 보정합니다. 카메라 픽셀을 실제 좌표로 변환합니다.

Color Tools

색상을 학습하거나 RGB 값을 측정하여 정밀한 제조 및 품질 검사를 지원합니다.

Barcode Tools

1D 및 2D 코드를 읽고 검증합니다. 코드 등급 및 품질을 확인하고 대부분의 일반적인 코드 형식을 지원합니다.

OCR Tools

인쇄, 성형 또는 스탬프 처리된 텍스트를 읽고 식별합니다. 문자 세트를 학습시키거나 사전 학습된 신경망 기반 OCR 도구를 사용할 수 있습니다.

지원되는 하드웨어

Sherlock은 시스템 통합업체에게 하드웨어 구축 플랫폼 선택에 있어 다양한 선택권과 유연성을 제공합니다. Sherlock은 모든 Windows® x64 PC에서 실행할 수 있는 라이선스를 제공합니다. Teledyne DALSA 카메라 또는 타사 GigE 카메라가 장착된 산업용 PC를 사용하여 맞춤형 플랫폼을 구축할 수 있습니다.

프레임 그래버

Sherlock은 Windows® x64 운영 체제용 Sapera LT에서 지원되는 Teledyne DALSA의 Xtium 시리즈 프레임그래버를 지원합니다. 내장 Ethernet 혹은 NIC를 통해 GigE 카메라와 연결할 수 있습니다.

카메라

Sherlock은 Sapera LT와 호환되는 모든 Teledyne DALSA 카메라와 GenICam® 인터페이스를 사용하는 다양한 타사 GigE 카메라를 지원합니다 . Sherlock은 타사 USB 카메라를 직접 지원하지는 않지만, 일반적인 USB 이미지 획득을 위해 DirectShow를 지원합니다.

소프트웨어 및 라이선스

운영 체제

Windows 10, 11 64-bit 에서 사용 가능합니다.

평가판 사용

Sherlock 8은 별도의 라이선스 없이도 설치 및 오프라인 설계가 가능합니다. 다만, 카메라를 연결하여 실제 현장에 시스템을 배포하고 운용할 경우에는 전용 라이선스가 필요합니다.

AI
  • AI 모델 개발: 노코드(No-code) 기반의 AI 트레이닝 툴인 Astrocyte를 통해 누구나 손쉽게 모델을 구축할 수 있습니다. 특히 Sherlock 8 Pro 라이선스에는 Astrocyte 사용 권한이 기본으로 포함되어 있어 추가 비용 없이 개발이 가능합니다.
  • AI 모델 배포: 학습된 모델은 Sherlock 8 AI 런타임 플러그인을 통해 현장에 즉시 도입할 수 있습니다. 플러그인 설치 후 모델을 불러오는 간단한 과정만으로 Sherlock 8 환경에서 강력한 AI 검사를 수행하십시오. 단, AI 추론 기능을 활성화하려면 별도의 AI 런타임 라이선스가 필요합니다.

3D

Z-Trak 3D 프로파일러에는 Sherlock 8 3D 라이선스가 내장되어 있어, 별도의 라이선스 구매 없이 사용할 수 있습니다.
