Z-Trak2 S2K

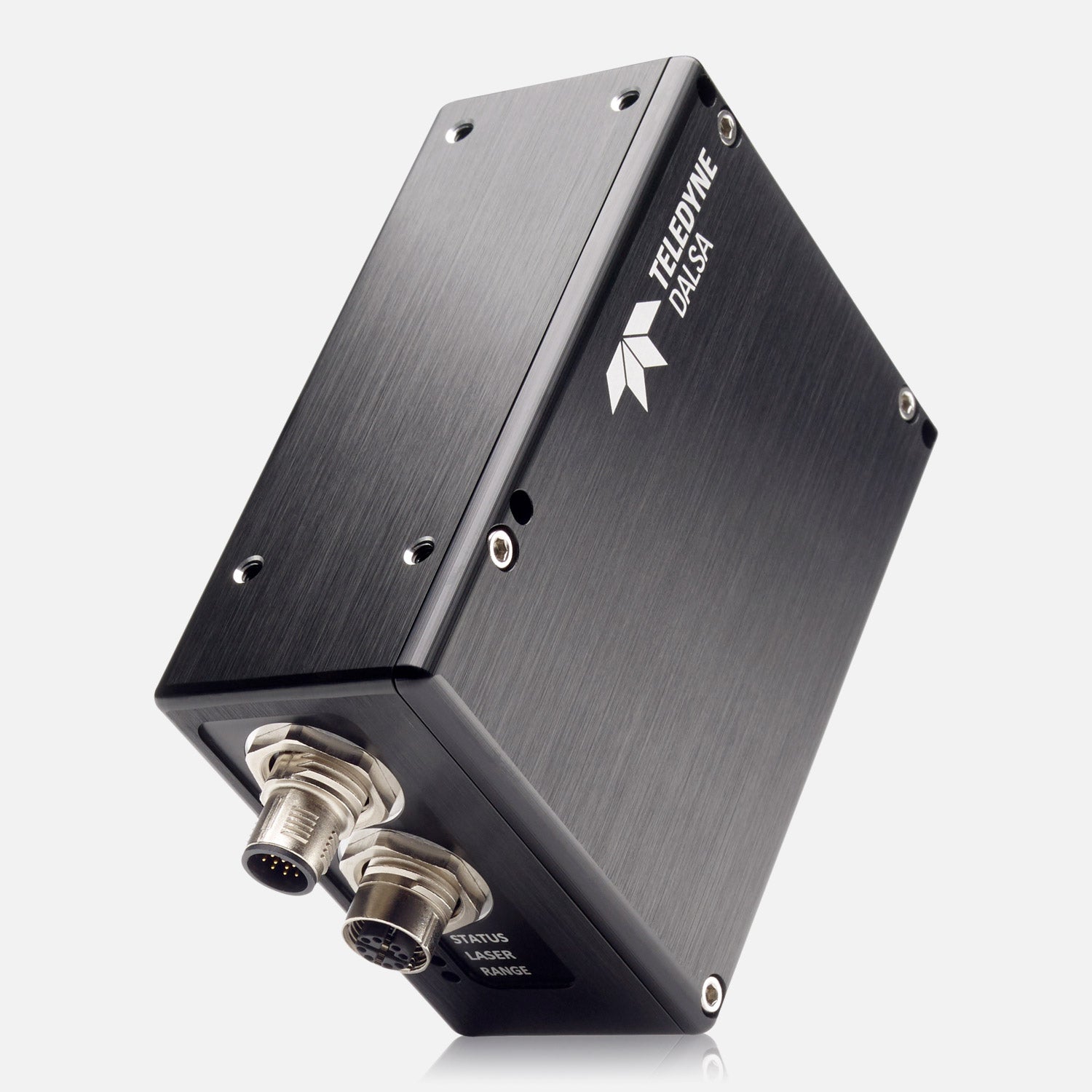

Z-Trak™2는 Teledyne의 3D 이미지 센서 기술을 기반으로 구축된 3D 프로파일 센서 제품군으로, 고속 인라인 3D 애플리케이션을 위한 새로운 5GigE 3D 프로파일 센서 시대를 열었습니다.

고속 인라인 높이 측정 및 검사

Z-Trak™2는 Teledyne Imaging의 3D 이미지 센서 기술을 기반으로 구축된 새로운 3D 프로파일 센서 제품군으로, 고속 인라인 3D 애플리케이션을 위한 새로운 5GigE 3D 프로파일 센서 시대를 열었습니다.

프로파일당 2,000개의 포인트를 제공하는 모든 Z-Trak2 모델은 공장에서 교정되며, 다양한 표면 특성과 작동 환경에 맞춰 눈에 안전한 청색 또는 적색 레이저를 선택할 수 있습니다.

이 모델들은 초당 최대 45,000개의 프로파일을 스캔할 수 있는 속도를 제공하며, 내장된 HDR 및 반사 보정 알고리즘을 통해 단일 스캔으로 다양한 반사율을 가진 표면을 처리할 수 있습니다.

강력한 인클로저와 고속 인터페이스

모든 센서는 극한의 작동 환경을 위한 IP67 등급의 인클로저가 적용되었으며, 프로파일당 최대 2,000포인트, 스캔 속도 최대 45,000 프로파일/초를 지원하는 5GigE 인터페이스를 채택했습니다.

다중 센서 구성 및 통합 측정 공간(UMS)

360° 시야각, 두께 측정, 수평 방향 해상도 저하 없이 확장된 시야각, 가림 현상 제거 등 3D 검사 애플리케이션에는 여러 프로파일 센서의 조합이 필요합니다. Z-Trak 프로파일러 제품군을 위한 직관적인 구성 유틸리티인 Z-Expert는 여러 Z-Trak 프로파일러의 데이터를 통합 측정 공간(Unified Measurement Space)이라는 공통 좌표계로 변환하는 데 도움을 줍니다.

변환된 3D 데이터는 3D 포인트 클라우드, 메시 또는 범위 맵 이미지로 표시됩니다. 이 3D 데이터에서 프로파일을 임의의 각도로 추출하여 추가 측정 및 분석에 활용할 수 있습니다. 또한 Z-Trak 프로파일러의 아키텍처는 측정 범위와 레이저 구성이 다른 모델들을 조합하여 사용할 수 있도록 지원합니다.

Z-Trak 3D Apps Studio

Z-Trak™ 3D Apps Studio는 인라인 3D 머신 비전 애플리케이션을 위해 개발된 소프트웨어 도구 모음입니다. Teledyne DALSA의 Z-Trak 레이저 프로파일러 제품군과 함께 작동하도록 설계된 이 소프트웨어는 생산 라인에서 3D 측정 및 검사 작업을 간소화합니다. 다양한 표면 유형, 크기 및 기하학적 특징을 가진 객체의 3D 스캔을 처리할 수 있어 전기 자동차(EV 배터리, 모터 고정자 등), 자동차, 전자, 반도체, 포장, 물류, 금속 가공, 목재 등 광범위한 산업 분야의 공장 자동화 애플리케이션에 이상적입니다.

완벽한 소프트웨어 제품군

Z-Trak2 시리즈에는 다음이 포함됩니다.

Sherlock™8 : 머신 비전을 위한 현장 검증된 신속 구축 플랫폼으로, TCP/IP, MODBUS®, ProfiNet® 등 업계 표준 통신 프로토콜을 통해 PLC 및 기타 장치와의 원활한 통신을 지원합니다.
Z-Expert: 그래픽 기반 구성 유틸리티
Z-Trak™ 3D Apps Studio : 인라인 측정 및 검사를 위한 강력한 소프트웨어 도구 모음. Sherlock 8.30 이상에서 사용 가능
