Z-Trak LP2C

Z-Trak™ LP2C 4K는 인라인 3D 측정 및 검사 애플리케이션을 위해 설계된 Z-Trak LP2C 제품군의 최신 제품입니다. 프로파일당 4,096개의 샘플을 통해 더욱 정밀한 공차를 가진 부품을 측정 및 검사하고, 작은 결함까지 비용 효율적으로 식별할 수 있습니다.

더욱 편리해진 인라인 3D 측정

Z-Trak™ LP2C 4K는 인라인 3D 측정 및 검사 애플리케이션을 위해 설계된 Z-Trak LP2C 제품군의 최신 제품입니다. 프로파일당 4,096개의 샘플을 통해 더욱 정밀한 공차를 가진 부품을 측정 및 검사하고, 작은 결함까지 비용 효율적으로 식별할 수 있습니다.

유지보수가 필요 없고 공장에서 교정된 Z-Trak LP2C 4K 센서는 고속 스캔과 사용하기 쉬운 소프트웨어 도구를 결합하여 매우 반복적이고 정확한 높이, 너비 및 길이 측정값을 제공합니다.

다양한 표면과 재료를 다룰 수 있습니다.

Z-Trak LP2C 4K 모델은 최대 650mm의 측정 범위와 최대 1200mm의 수평 시야각을 제공합니다. 또한 눈에 안전한 적색 및 청색 레이저를 사용하여 다양한 표면 및 재질 유형을 처리할 수 있습니다.

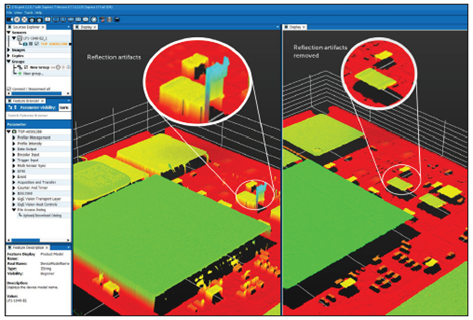

반사 제거 및 인라인 처리

Z-Trak LP2C는 프로파일을 개선하고 향상시키는 인라인 처리 기능을 제공합니다. 또한, 상위 알고리즘에서 불필요한 반사를 제거하는 데 사용할 수 있는 추가 메타데이터를 생성할 수 있습니다. 더욱 깨끗한 3D 스캔 결과는 정확하고 신뢰할 수 있습니다.

다중 센서 구성 및 통합 측정 공간(UMS)

360° 시야각, 두께 측정, 수평 방향 해상도 저하 없이 확장된 시야각, 가림 현상 제거 등 3D 검사 애플리케이션에는 여러 프로파일 센서의 조합이 필요합니다. Z-Trak 프로파일러 제품군을 위한 직관적인 구성 유틸리티인 Z-Expert는 여러 Z-Trak 프로파일러의 데이터를 통합 측정 공간(Unified Measurement Space)이라는 공통 좌표계로 변환하는 데 도움을 줍니다.

변환된 3D 데이터는 3D 포인트 클라우드, 메시 또는 범위 맵 이미지로 표시됩니다. 이 3D 데이터에서 프로파일을 임의의 각도로 추출하여 추가 측정 및 분석에 활용할 수 있습니다. 또한 Z-Trak 프로파일러의 아키텍처는 측정 범위와 레이저 구성이 다른 모델들을 조합하여 사용할 수 있도록 지원합니다.

Z-Trak 3D Apps Studio

Z-Trak™ 3D Apps Studio는 인라인 3D 머신 비전 애플리케이션을 위해 개발된 소프트웨어 도구 모음입니다. Teledyne DALSA의 Z-Trak 레이저 프로파일러 제품군과 함께 작동하도록 설계된 이 소프트웨어는 생산 라인에서 3D 측정 및 검사 작업을 간소화합니다. 다양한 표면 유형, 크기 및 기하학적 특징을 가진 객체의 3D 스캔을 처리할 수 있어 전기 자동차(EV 배터리, 모터 고정자 등), 자동차, 전자, 반도체, 포장, 물류, 금속 가공, 목재 등 광범위한 산업 분야의 공장 자동화 애플리케이션에 이상적입니다.

완벽한 소프트웨어 제품군

Z-Trak 시리즈에는 다음이 포함됩니다.

Sherlock™8 : 머신 비전을 위한 현장 검증된 신속 구축 플랫폼으로, TCP/IP, MODBUS®, ProfiNet® 등 업계 표준 통신 프로토콜을 통해 PLC 및 기타 장치와의 원활한 통신을 지원합니다.
Z-Expert: 그래픽 기반 구성 유틸리티
Z-Trak™ 3D Apps Studio : 인라인 측정 및 검사를 위한 강력한 소프트웨어 도구 모음. Sherlock 8.30 이상에서 사용 가능
